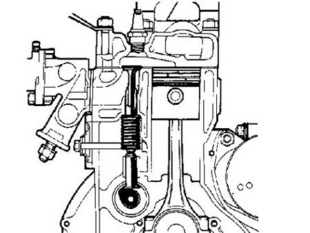

Sur la coupe verticale ci-contre, on remarque, au sommet du cylindre, les soupapes d'admission et d'échappement fermées pendant cette phase.  [...] Elles le resteront jusqu'à la fin de la phase suivante (explosion) Cette synchronisation est obtenue grâce à l'arbre à cames (deux sur le modèle présenté ici). Cet arbre, pièce éminemment importante agit sur des poussoirs qui lèvent ou ferment les soupapes selon la phase du cycle.  [...] L'arbre à came peut être en tête (dans ce cas il agit directement sur les soupapes) ou latéral (dans ce cas il agit sur des tiges de culbuteurs qui, à leur tour, ouvrent et ferment les soupapes)(voir ci dessous).  [...]

 La commande desmodromique - Technique - Page 1.com

La commande desmodromique - Technique - Page 1.com

De tout temps, les phases d'admission et d'échappement ont été parmi les plus complexes qu'aient eu à traiter les ingénieurs motoristes. Pendant les premiers balbutiements de l'automobile, de nombreuses solutions furent essayées. soupapes à tiroir, lumières découpées dans la chemise, soupapes automatiques à disques obturateurs.  [...] Ainsi, l'ouverture des soupapes automatiques fonctionnait avec la dépression créée dans le cylindre lors de la phase d'admission. Ce principe, a priori satisfaisant, entraînait pourtant un retard qui croissait avec le nombre de tours et diminuait proportionnellement le remplissage des cylindres.  [...] Cette solution, si elle est mécaniquement satisfaisante dans la phase de levée (ouverture) fait appel pour la fermeture à la résistance d'un ou plusieurs ressorts qui ramènent les soupapes dans leur position d'origine.  [...]

 La distribution - Technique - Page 3.com

La distribution - Technique - Page 3.com

Le profil des cames fabriquées dans le passé comme un ensemble d'arcs de cercle raccordés opportunément (cames polycentriques) est déterminé actuellement à partir des accélérations maximales que peuvent supporter les soupapes en phase d'ouverture et de fermeture, du moment d'ouverture et de sa durée.  [...] La tige de la soupape se dilate plus que la structure environnante, ce qui nécessite un certain jeu (entre 0,15 - 0,50 mm) pour éviter, pendant la phase de fermeture, que les soupapes restent en appui sur la distribution au lieu de reposer sur leur siège, n'assurant donc plus l'étanchéité.  [...] Par contre, le réglage des poussoirs (soupapes latérales) est peu aisé, l'accessibilité en étant réduite. Si les soupapes sont en tête, cette opération se trouve grandement facilitée. Dans le cas de commande indirecte, on agit en général sur une vis de réglage placée sur le culbuteur ou bien sur la position du palier du culbuteur lui-même.  [...]

 GPL : Gaz de Pétrole Liquéfié - Technique - Page 2.com

GPL : Gaz de Pétrole Liquéfié - Technique - Page 2.com

- La nature gazeuse du combustible à son entrée dans le moteur élimine l'action de lavage des parois des cylindres pendant les phases d'accélération poussée, avec une diminution appréciable de l'usure des chemises des cylindres, des pistons et des segments.  [...] Les soupapes et les bougies, malgré les températures plus élevées de fonctionnement, ont également une durée plus longue.  [...] En contrepartie des avantages présentés par le GPL, correspond une plus grande usure des sièges des soupapes, ce qui a comme conséquence un manque de jeu des poussoirs et le grillage des soupapes, qui restent partiellement ouvertes.  [...]

 Le moteur à deux temps - Technique - Page 1.com

Le moteur à deux temps - Technique - Page 1.com

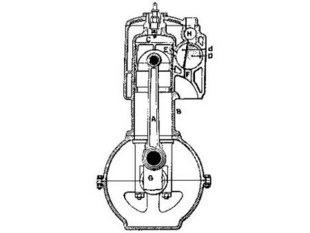

Bien que le terme deux-temps évoque surtout un moteur à essence, il faut souligner que certains diesels fonctionnent aussi selon ce principe. Au niveau du fonctionnement, il n'existe pas de distinction fondamentale entre un deux-temps et un quatre-temps puisqu'on y retrouve les quatre phases classiques (admission, compression, détente, échappement), mais agencées de façon différente.  [...] Pour réaliser cette phase, appelée balayage. il faut comprimer les gaz frais. Ceci peut être réalisé par un compresseur extérieur ou par un carter- pompe. Signalons, enfin, que le fonctionnement de ces moteurs n'exclut pas l'utilisation de soupapes (commandées ou automatiques).  [...] De son côté, Karl Benz étudia de 1878 à 1880 un moteur à gaz à compression dans le carter. mais son fonctionnement incertain fit qu'il abandonna les recherches. Quelques années plus tard, en 1890, les constructeurs anglais Day and Sons construisaient le premier moteur sans soupape à carter-pompe et pistons à déflecteurs, qui peut être considéré comme le premier deux-temps moderne.  [...]

 Les amortisseurs - Technique - Page 1.com

Les amortisseurs - Technique - Page 1.com

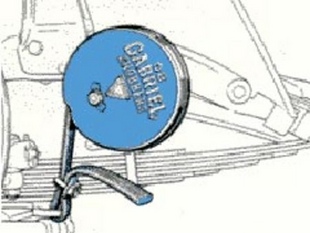

Le passage de l'huile était réglé par des soupapes tarées qui augmentaient l'effet de freinage dans la phase de détente. Cet amortisseur fonctionnait à la façon d'une pompe aspirante et refoulante.  [...] Ils sont constitués d'un corps cylindrique fixe dans lequel se déplace un piston solidaire de la partie mobile de la suspension. Lorsque le ressort de suspension est tendu, le piston peut remonter grâce à des soupapes automatiques autorisant le passage de l'huile dans la chambre inférieure.  [...] Lorsque le ressort se détend, le piston refoule l'huile à travers une soupape tarée qui freine le rebondissement. L'amortisseur hydraulique incorporé à la suspension avant est employé dans les suspensions du type McPherson adoptées en premier lieu par Ford et, par la suite, par de nombreux constructeurs (Peugeot, Alfa Romeo, etc.  [...]

 Les amortisseurs - Technique - Page 2.com

Les amortisseurs - Technique - Page 2.com

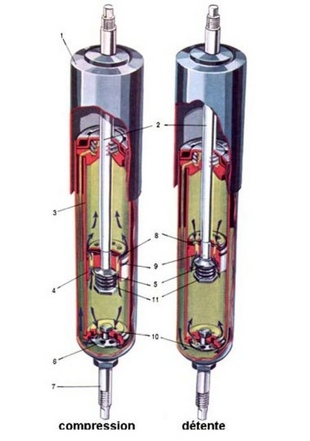

Cette soupape est aussi conçue de façon à maintenir une surpression dans la chambre supérieure. Au cours de cette phase, les soupapes de refoulement lsl et de compensation (10) restent fermées. Détente. Le piston (9) comprime l'huile dans la partie supérieure du cylindre.  [...] La soupape d'aspiration (8) se ferme automatiquement et l'huile est chassée dans la partie basse du cylindre par la soupape de refoulement (5) Celle-ci, en opposant une résistance au moyen d'un ressort taré (11), provoque un freinage à la détente. La soupape flot laisse pénétrer dans la chambre inférieure une quantité proportionnelle au volume compressé.  [...] La recharge de l'amortisseur consiste à effectuer le remplissage d'huile du cylindre central du réservoir de compensation, et le remplacement éventuel des soupapes et des joints d'étanchéité.  [...]

 La chambre de combustion - Technique - Page 1.com

La chambre de combustion - Technique - Page 1.com

- Le nombre et la forme des conduits d'admission et d'échappement qui influencent la turbulence (soupapes ouvertes ou en phase de compression). - La position de la bougie pour avoir le plus petit parcours possible de la flamme, en fonction de la vitesse de propagation de la combustion.  [...] - les chambres hémisphériques. Les soupapes sont disposées obliquement en V. La turbulence n'est pas excellente. Ces culasses ont été longtemps considérées comme celles qui offraient le meilleur rendement. Elles furent notamment utilisées sur les Porsche et les Alfa Romeo.  [...] Elles permettent d'utiliser de grandes soupapes avec de faibles rapports surface-volume. La position de la bougie est centrale (au milieu du V pour les moteurs à quatre soupapes par cylindre) et presque centrale pour les autres types.  [...]

 La distribution - Technique - Page 4.com

La distribution - Technique - Page 4.com

Ce phénomène est particulièrement grave lorsqu'il concerne les ressorts des soupapes ( affolement des soupapes). des vibrations s'amorcent et le poussoir ou le culbuteur heurtent violemment la soupape, pouvant parfois en provoquer la rupture.  [...] Pour chaque distribution, les valeurs choisies pour l'avance et le retard des soupapes conviennent uniquement à une vitesse donnée des gaz dans les conduits et, par conséquent, pour une vitesse donnée du moteur, et ce en raison des phénomènes dynamiques qui entrent en jeu et qui nécessiteraient des calages plus larges au fur et à mesure de l'augmentation de la vitesse et de la charge du moteur et des calages plus réduits à un régime de rotation moins élevé.  [...] Pour ces raisons, on a essayé à plusieurs reprises des systèmes de distribution à calage variable, c'est-à-dire susceptibles de changer, suivant le régime moteur, la levée et le temps d'ouverture des soupapes. Les dispositifs permettant d'obtenir ces variations sont basés sur des cames coniques à déplacement axial, ou bien des culbuteurs à point d'appui déplaçable.  [...]

Le servo-frein - Technique - Page 3.com

En appuyant fortement sur la pédale, on provoque également l'ouverture de la soupape d'air et celui-ci commence à envahir la chambre postérieure du servofrein. La pression atmosphérique étant supérieure à la dépression existant dans le collecteur d'aspiration, la membrane se déplace en poussant la tige qui, à son tour, commande le piston de la pompe.  [...] Dans ces conditions le servofrein est prêt pour assurer le freinage suivant. il se trouve en phase de dépression avec la soupape de non-retour fermée.  [...] Les causes de mauvais fonctionnement d'un servofrein peuvent être nombreuses. Il faut surtout vérifier. le groupe de réglage, la soupape de non-retour et le diaphragme placé à l'intérieur du corps principal et veiller tout particulièrement, dans le groupe de réglage, au fonctionnement de l'entrée de l'air, à l'état de la membrane, au fonctionnement du petit piston de commande de la soupape, aux éventuelles fuites (dans la chambre au bas de la membrane il ne doit pas y avoir de traces de liquide de freins).  [...]
