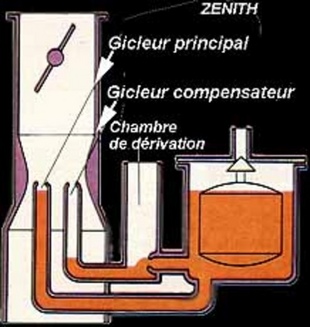

- Un gicleur principal, qui n'est autre que le gicleur du carburateur élémentaire, dont le débit est proportionnel à la dépression existant dans le diffuseur.  [...] - Un gicleur secondaire, compensateur qui en communication à travers un puits avec l'air atmosphérique a un débit indépendant de la dépression régnant dans le diffuseur, donc du régime moteur. Son débit est uniquement tributaire de la quantité d'essence dans la cuve.  [...] En première approximation, on peut dire que si la vitesse de rotation du moteur double, la dépression dans le diffuseur, et par conséquent au niveau de l'injecteur, ainsi que le débit d'essence deviennent quatre fois plus élevés. Le débit d'air, par contre, ne fait que doubler.  [...]

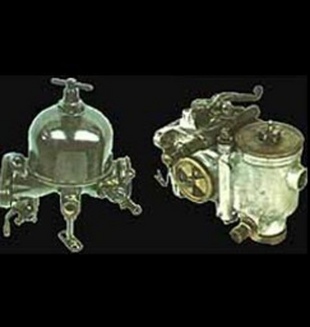

 Le carburateur - Technique - Page 1.com

Le carburateur - Technique - Page 1.com

- Le diffuseur, ou buse, qui présente un étranglement et prend, en général, la forme d'un tube de Venturi. Il crée la dépression nécessaire à l'aspiration du carburant. La forme de la partie étranglée du diffuseur est soigneusement étudiée pour éviter l'apparition, dans la colonne d'air, de turbulences qui gêneraient l'aspiration du combustible.  [...] La vitesse maximale, au niveau de l'étranglement, doit être comprise dans des limites bien déterminées (en général entre 100 et 130 m/s). La vaporisation complète du mélange est réalisée dans la zone aval du diffuseur jusqu'à la soupape d'admission.  [...] - Le gicleur, qui affleure à un niveau légèrement supérieur à celui de l'essence et qui sert à introduire le combustible dans la zone de dépression du diffuseur. Le débit du gicleur dépend de son diamètre et de la dépression. Le gicleur se présente sous la forme d'une petite vis comportant un orifice calibré.  [...]

 Le carburateur - Technique - Page 2.com

Le carburateur - Technique - Page 2.com

Ce dernier est placé juste au niveau du bord du papillon et ne débite que lorsque celui-ci est fermé ou très peu ouvert, c'est-à-dire lorsqu'il est soumis à une forte dépression.  [...] Au fur et à mesure que le papillon s'ouvre, la dépression qui s'exerce sur le gicleur de ralenti diminue jusqu'à ne plus être suffisante pour provoquer l'aspiration de l'essence. Simultanément, la dépression dans le diffuseur augmente et le gicleur principal entre progressivement en action.  [...] Sur une pompe de reprise à membrane, la fermeture du papillon détend le ressort de rappel de la membrane et celle-ci, en se retirant, provoque une dépression dans la chambre de la pompe.  [...]

 Le carburateur - Technique - Page 4.com

Le carburateur - Technique - Page 4.com

Au ralenti, le papillon est fermé et la dépression est minimale. Le piston descend. La section de passage du carburant est très faible et seule une quantité très faible d'essence est pulvérisée. En marche normale, le papillonne est grand ouvert. La dépression augmente et commande le mouvement de l'aiguille qui, en remontant, augmente progressivement la section de l'orifice de giclage.  [...] A l'accélération, il suffit de disposer d'un frein capable de retarder le mouvement ascensionnel du piston pour augmenter ainsi la vitesse et la dépression dans le diffuseur et au niveau d'un gicleur.  [...] On enrichit ainsi le mélange plus simplement, et surtout plus progressivement, qu'avec la pompe de reprise des carburateurs traditionnels. Les rôles du piston, du ressort antagoniste et de l'amortisseur sont donc de maintenir dans le diffuseur la vitesse d'air la plus convenable, tant au moment des reprises qu'en régime.  [...]

Le servo-frein - Technique - Page 3.com

Au fur et à mesure que la membrane se déplace, la valeur de la pression dans la chambre à dépression augmente jusqu'à atteindre celle existant dans le conduit d'admission du moteur. c'est alors que s'ouvre la soupape de non-retour qui rétablit ainsi la même dépression que celle existant dans le conduit d'aspiration.  [...] Sous l'action du ressort, la membrane ainsi que le petit arbre reviennent à leur position de repos en annulant la pression hydraulique dans le deuxième étage de la pompe et en faisant cesser l'action de freinage. En même temps, sous l'effet de l'aspiration du moteur, la dépression maximale, atteinte par ce dernier au cours de son fonctionnement, se rétablit dans toutes les chambres.  [...] Dans les servofreins à dépression pour voitures automobiles, cet indice peut varier de 1,9 à 4, ce qui signifie approximativement que l'effort de freinage peut être ramené au quart de l'effort qui serait nécessaire sans assistance.  [...]

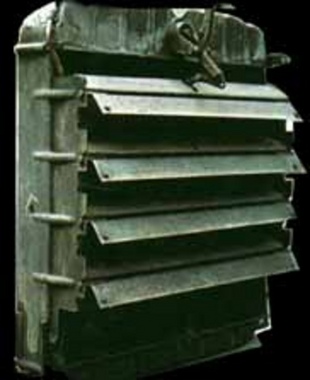

 Le refroidissement - Technique - Page 3.com

Le refroidissement - Technique - Page 3.com

Le moyen le plus simple pour augmenter le débit de l'eau consiste à augmenter le régime de rotation de la pompe mais, en opérant de la sorte, on s'approche de la limite de cavitation de la pompe elle-même. D'autres causes de la cavitation sont constituées par la température excessive de l'eau et la présence dans le liquide de réfrigération de particules d'air, parfois même sous forme de petites bulles.  [...] En outre, si un phénomène semblable se produit, les gaz qui se développent à la hauteur des ailettes provoquent une plus faible résistance à la rotation et, partant, une augmentation ultérieure de la vitesse de rotation de la pompe. En d'autres termes, une pompe soumise à un processus de cavitation crée des conditions favorables à la stabilisation du phénomène, On constate en moyenne un débit d'eau de 40-70 l à la vitesse de 2-3 m/s.  [...] si l'on augmente la pression d'environ 1/4 d'atmosphère on élève la limite d'ébullition de l'eau de 6 à 8 °C. On a également envisagé le remplacement de l'eau par de la glycérine ou, mieux encore, par du glycoléthylène qui a un point d'ébullition de 180-200 °C et dont la viscosité à 100 °C est égale à celle de l'eau.   [...]

 La distribution à quatre soupapes - La P.M.E Technique.com

La distribution à quatre soupapes - La P.M.E Technique.com

On sait que le mélange est sujet à des désordres dans son écoulement suite au travail des soupapes. En revanche, on peut profiter de ces désordres pour créer une surpression judicieusement placée, à savoir devant la soupape qui doit s'ouvrir. Cette surpression s'ajoute à la dépression du piston pour remplir pleinement le cylindre.  [...] Même chose à l'échappement, où l'on utilise la dépression pour extraire les gaz brûlés. Il faut donc accorder la longueur des tubulures en fonction de la cylindrée, du diamètre de l'admission et du régime choisi. L'idée étant de profiter de l'admission ou de l'échappement du cylindre voisin, qui donne une certaine vitesse aux gaz, pour créer en fonction de l'ordre d'allumage une surpression à l'admission et une dépression à l'échappement.  [...] Cet accord se chiffre actuellement en pression moyenne effective (PME), mais autrefois, on le chiffrait en ramenant le rendement au litre à une donnée constante (1000 tr/mn en l'occurrence). Ainsi, en supprimant les paramètres de la cylindrée et du rendement mécanique, on pouvait se faire une idée intéressante sur le remplissage et la respiration de son moteur par comparaison avec d'autres.   [...]

 Le servo-frein - Technique - Page 1.com

Le servo-frein - Technique - Page 1.com

L'origine du servofrein remonte aux années vingt, lorsque l'on commença à monter sur un certain nombre de voitures de luxe des servo- freins de type mécanique, qui multipliaient l'effet de freinage au moyen d'un système de leviers. Par la suite furent adoptés les servo- freins hydrauliques avec commande à dépression et ceux constitués par une pompe à plusieurs étages comportant une série de cylindres de sections différentes, permettant de multiplier l'effort de freinage.  [...] Les servofreins les plus répandus sur les voitures automobiles sont du type dit à dépression, ainsi appelés parce qu'ils utilisent la dépression, créée dans le moteur, dans les conduits d'aspiration pour multiplier l'action de freinage.  [...] Dès que la pédale du frein est actionnée, l'huile sous pression est refoulée à travers le circuit hydraulique et engendre l'action de freinage. En même temps l'huile appuie sur le petit cylindre se trouvant à l'intérieur du groupe de réglage du servofrein.   [...]

 Les coussinets - Technique - Page 2.com

Les coussinets - Technique - Page 2.com

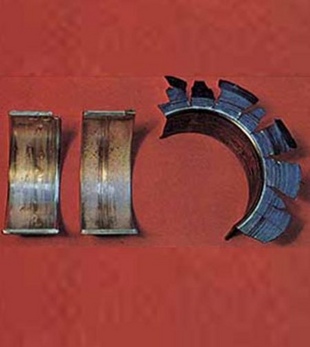

Les impuretés métalliques présentes dans l'huile provoquent des rayures sur le coussinet et sur l'arbre, ou des points de fusion dus à la variation des charges supportées par les différentes zones du coussinet. Elles peuvent provenir d'un mauvais nettoyage des organes mécaniques au moment du montage, mais être aussi causées, pendant le rodage, par le détachement de particules métalliques des engrenages de la distribution et de la pompe à huile.   [...] - Une accélération trop poussée d'un moteur tournant à faible régime et qui peine (les efforts dus à l'explosion sont très importants et le débit de la pompe est faible. sur le fond du coussinet apparaissent une traînée de matériau et même des signes de rupture).  [...] Ensuite, après avoir mesuré convenablement l'arbre et les sièges, on choisit, parmi les différents modèles dont on dispose, les coussinets les mieux adaptés pour obtenir le jeu d'accouplement prévu par le constructeur. ce jeu est normalement de quelques centièmes le millimètres.   [...]

Les carburateurs Weber - Technique - Page 1.com

Exemple. un moteur 2 litres donnant son maximum de puissance à 6000 tr/mn nécessitera un venturi de 36 mm et un carburateur de 36 x 1,25 = 45. Le carburateur 45 DCOE est la meilleure solution (même si un 40 peut convenir).   [...] Cet ordre de grandeur permet de calculer aussi la taille du diffuseur d'air.  [...] Exemple. Selon cette formule, pour un venturi de 36 mm, un gicleur principal de 145 et un diffuseur d'air de 190 sont corrects.  [...]
